冬季是管道施工事故的多發性季節。由（yóu）於PPR本身材料性能決定其（qí）在冬季氣溫（wēn）較（jiào）低的情況下：施工（gōng）、裝卸、運輸等一係列過程中容易出現不同程度管材管件破（pò）裂（liè）、斷裂等情況（kuàng）。在此環境下，不但對管道工（gōng）程施工有較大影響，而且施工難度加大，為確保用戶管道施工（gōng）安全，有效防止因冬季管道（dào）施工漏水（shuǐ）而造成的麻煩和不必要的損失，現將天堂影院PPR管材冬季施工注意事項歸納如（rú）下，一（yī）定要重視哦。

 1、PPR材料的（de）特性在低溫下表現為低溫（wēn）脆性。在外力作用下，當外力大於其承受極限時，極有可能產生破裂等現象（xiàng）。國家《建築給水聚丙烯管道技（jì）術規範》GB-T18742.2-2003對此有詳（xiáng）細（xì）說明，因此在冬季施工應注意PPR的冷脆性。

主要表現形（xíng）式：受力部（bù）位不同而產（chǎn）生不同情況的破裂，管材破裂主要在（zài）搬運或施工（gōng）中受外力強衝擊所致。一般外表不易察覺，常出現在管件（jiàn）連（lián）接處，讓人誤認為是焊接質量問題及沙眼。因在外部受力，裂縫外緊內張，一般（bān）還（hái）能承受2-4KG的供水壓力，誤以為焊接質量存在問（wèn）題。有時用戶在（zài）管道通（tōng）水後短期內沒有發現漏水線下，一段時間後才漏水。管道在連接前，端部宜去掉（diào）受損部分，安裝（zhuāng）完畢及時做好管道（dào）的水壓試驗（yàn）。

　2、管材搬運。低溫（wēn）時（shí）PPR管道脆性很強，故在運輸、搬運、裝卸時要做（zuò）到輕裝輕放。嚴禁（jìn）拋、摔、拖、滾等現象，此時（shí）所造成管（guǎn）材及（jí）管件破裂及暗傷不易發現，隻有通過水壓試驗才能夠發現問（wèn）題。

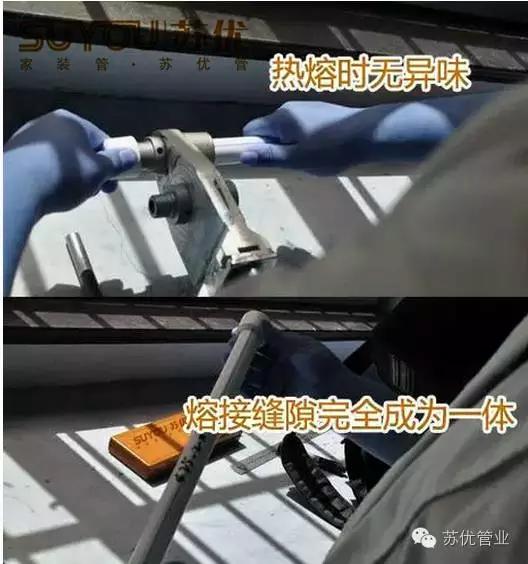

　3、PPR焊接溫度260±10 ℃。嚴禁過（guò）高溫度焊接，因為高（gāo）溫度會使焊接頭碳化（huà）其高分（fèn）子材料變質，即使水壓試驗接口處也一時難（nán）以發現漏（lòu）水現象。在近期（qī）或以後三個月甚至三年都會出現漏水。所以焊接溫度是管（guǎn）道焊接質量的關鍵所在。當氣溫低於5℃時，應采取保護措施，調整焊接吸熱時間。一般吸熱時（shí）間延（yán）長50%。

4、水（shuǐ）壓試驗。管道安裝完畢後，及時做好水壓試驗，冷水管試壓（yā）壓力為工作壓（yā）力的1.5倍，但不得小於（yú）0.9MPA，熱水管試壓為工（gōng）作壓力（lì）的2倍，但不得（dé）小於1.2MPA。穩壓時間（jiān）為（wéi）30分鍾，冬（dōng）季水壓試驗完畢應及時把管道裏的水放完。冬季長期不用水時，若（ruò）無可靠（kào）保溫（wēn）措施，也應將管道（dào）內的（de）水放完，防止凍裂和脹裂（liè）管道。

想要了解更多關於專業PPR知（zhī）識的文章，請（qǐng）點擊關注二維碼
