一、PPR管的焊接步驟（zhòu）
    1、管道和接頭的表麵要保證平穩、清（qīng）潔、無油。
    2、在管道插入嚐（cháng）試處（chù）做記號。（等於接頭的（de）套入深度）。

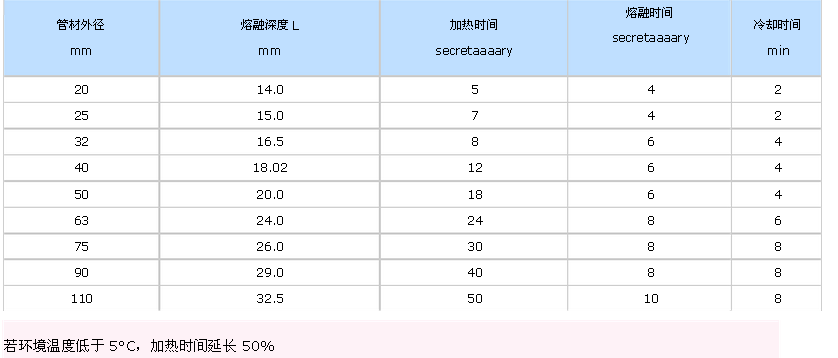

    3、把整個嵌入深度加熱，包括管道和接頭，在焊接工具中進行。
    4、當加熱（rè）時間完成後，把管道平穩而均勻地推入接頭中，形成牢固（gù）而良好的結合。
    5、在管道接頭（tóu）焊接之後的幾秒（miǎo）鍾之內，可以調節接頭位置。
    6、在短（duǎn）時間之內，接頭（tóu）就完全可以隨負荷。

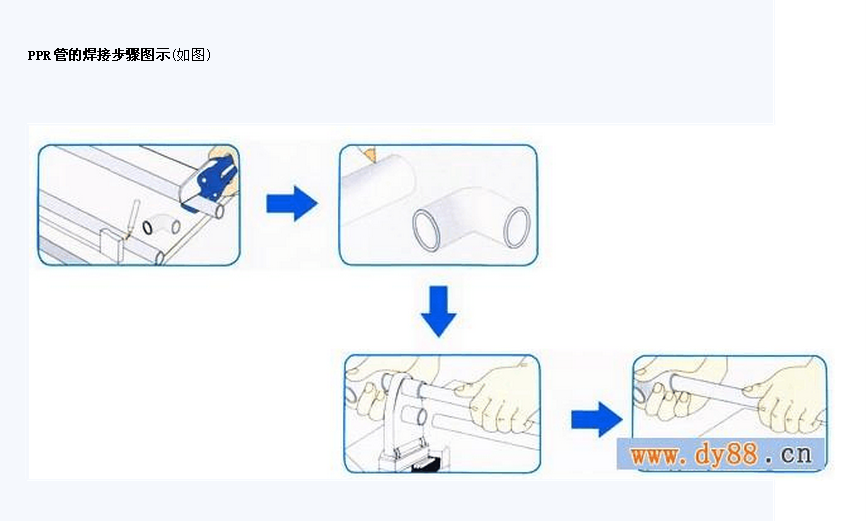

 PPR管的焊接步（bù）驟圖示(如圖)
     圖1、用一個（gè）自調式熱熔焊機（jī）把管道和管件熔接在一起（qǐ），溫度為260°C。
     圖2、把機器接（jiē）通電源（220伏）並等待片刻，當綠燈閃爍說明已達到焊接溫度，開始工作。
     圖3、由於（yú）材料重量輕，有撓曲性，所有熔接可在工作台上進行，基於這一優點（diǎn），節省工時。
     圖4、有時要在牆內進行某些連（lián）接，要注（zhù）意在這種接合地點有（yǒu）足夠的操作空間可以操作。
二、係統水壓試驗
    1、水壓強度試驗（yàn）壓力應為（wéi）管道係統工作壓力的1.5倍，但不得小於0.60MPa。
    2、水壓試驗之前，對試壓管道采取安全有效的固定和保護（hù）措施。
    3、水壓試驗步驟
    (1)、將試壓管道末端封堵，緩（huǎn）慢注（zhù）水（shuǐ），同時（shí）將管道內（nèi）氣體排除。
    (2)、充滿水後進行水密性（xìng）檢查。
    (3)、係（xì）統應緩慢升壓，升壓時間不得小於10min。
    (4)、升壓至（zhì）規定試驗壓力後（hòu），停止加壓，穩壓15到30分鍾，觀察接頭部分（fèn）有無漏水現象。
    (5)、穩壓半小時（shí）後（hòu），再補壓至規定的試驗壓力值以消除管道因裝水承壓後，管道體積膨（péng）脹（zhàng）對試壓結果的幹擾（rǎo）。
